Storteboom in Zeewolde is onlangs voorzien van een forse nieuwe aanbouw. Aannemer Dijkham Bouw schakelde voor de bijbehorende installaties Meddens & van Ree in, die met de producten van Groupe Atlantic Nederland voor een optimaal binnenklimaat heeft gezorgd.
Heat Recovery VRF-systeem
Door te kiezen voor een Heat Recovery VRF-systeem van Atlantic-Fujitsu voor de luchtbehandeling, kan Storteboom gelijktijdig verwarmen en koelen, op een efficiënte wijze.
Met een VRF-systeem kunnen er met 1 buitenunit vele ruimtes worden gekoeld en/of verwarmd. VRF-systemen zijn daarom erg geschikt voor grotere projecten van kantoren tot en met winkelcentra’s en winkels. Het verschil tussen Multi Split en VRF is dat er bij Multi Split systemen meerdere leidingcircuits naar binnen worden gebracht. ( per binnendeel een leidingset ) Bij een VRF systeem is dat een leidingset waar steeds van wordt afgetakt.
Vanaf de hoofdleiding wordt er afgetakt naar een verdeler box, waar van uit één of meerdere binnendelen worden aangesloten.
Daarnaast kan je met een Multi Split systeem helaas niet tegelijkertijd koelen EN verwarmen. Met een(heat recovery) VRF systeem kan dit wel.
Technologisch voordeel
Nog een bijkomend voordeel van het VRF-systeem is de zogenaamde “Intelligent Refrigerant Control” technologie welke hierin wordt toegepast. Deze regelt op slimme wijze de koudemiddeltemperatuur. Dit zorgt voor comfort, energiebesparing en een lange levensduur van de installaties.

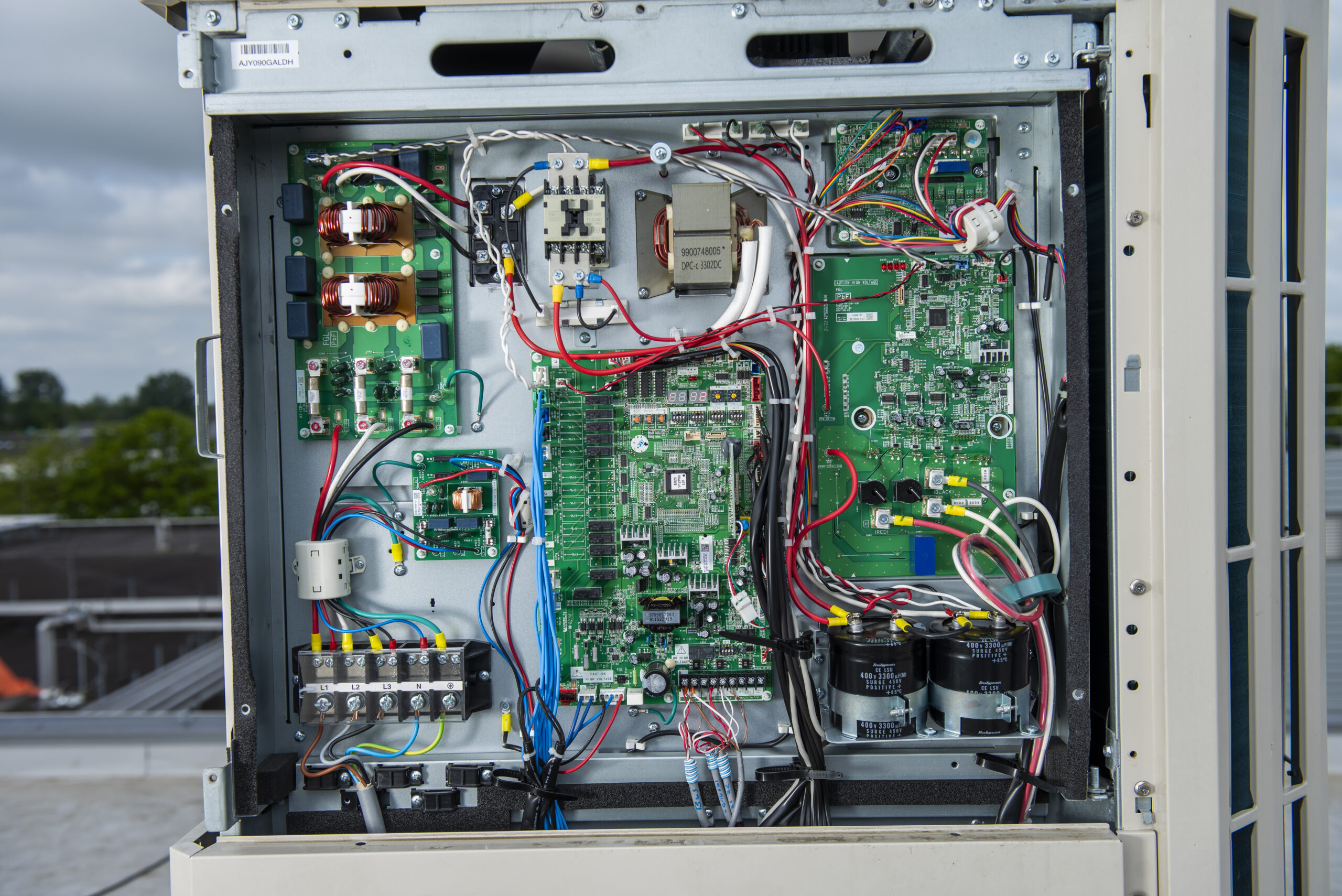

Daarnaast is er dankzij het unieke warmtewisselingsconcept en het gebruik van een invertergestuurde DC-compressor met dubbele rotor, een zeer sterke prestatie op het gebied van (S)COP and (S)EER mogelijk. Dit betekent extra energiezuinigheid en efficiëntie van het systeem.
Ook niet onbelangrijk, zeker tijdens strenge winters, is het intelligente ontdooicycli-regelsysteem. Bij buitendelen bestaande uit meerdere units. Als unit 1 een ontdooicyclus start, dan zal unit 2 de benodigde energie leveren om een blijvend aangenaam comfort in het gebouw te behouden.
Zo ben je het hele jaar door verzekerd van een aangenaam, duurzaam en energiezuinig binnenklimaat.

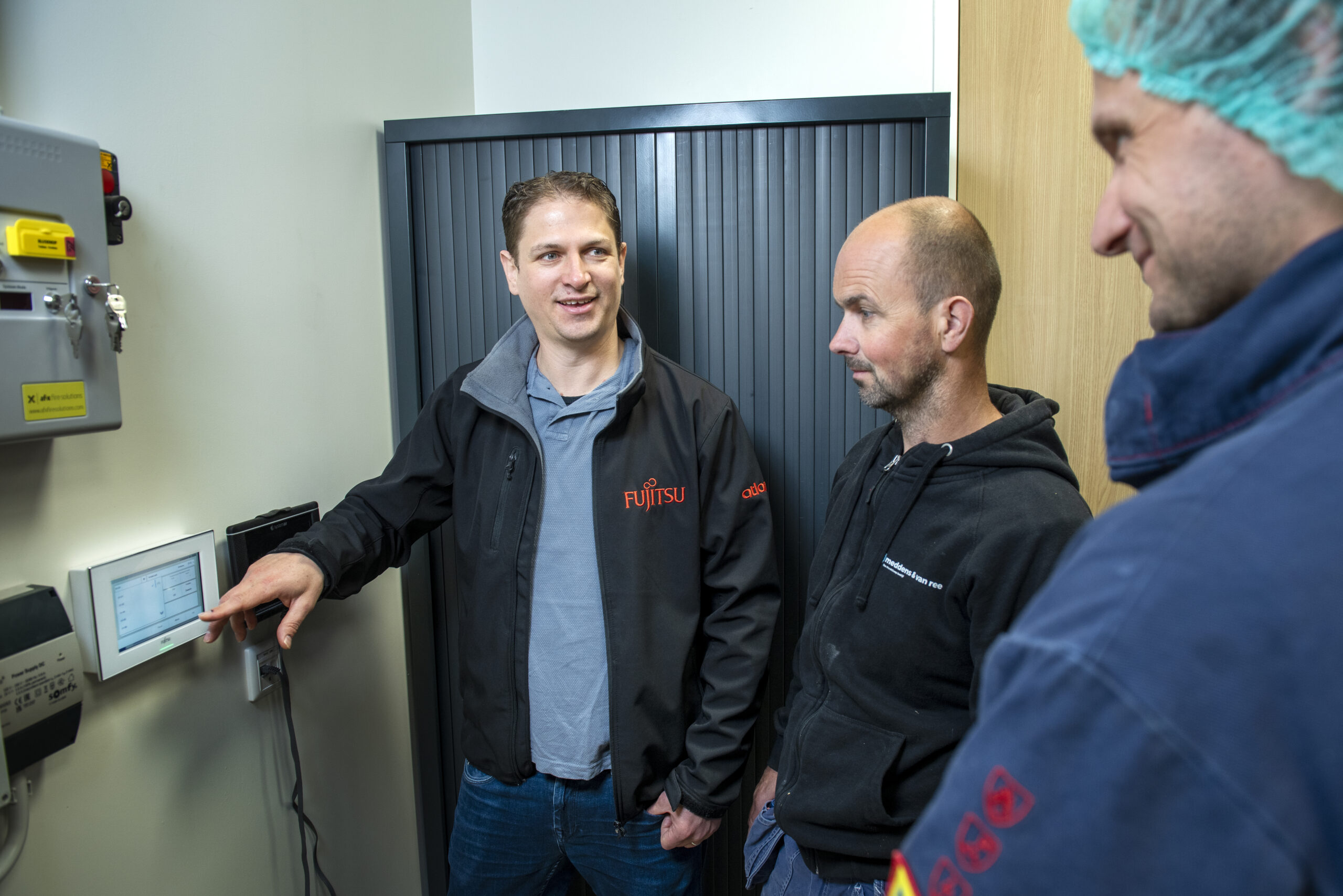

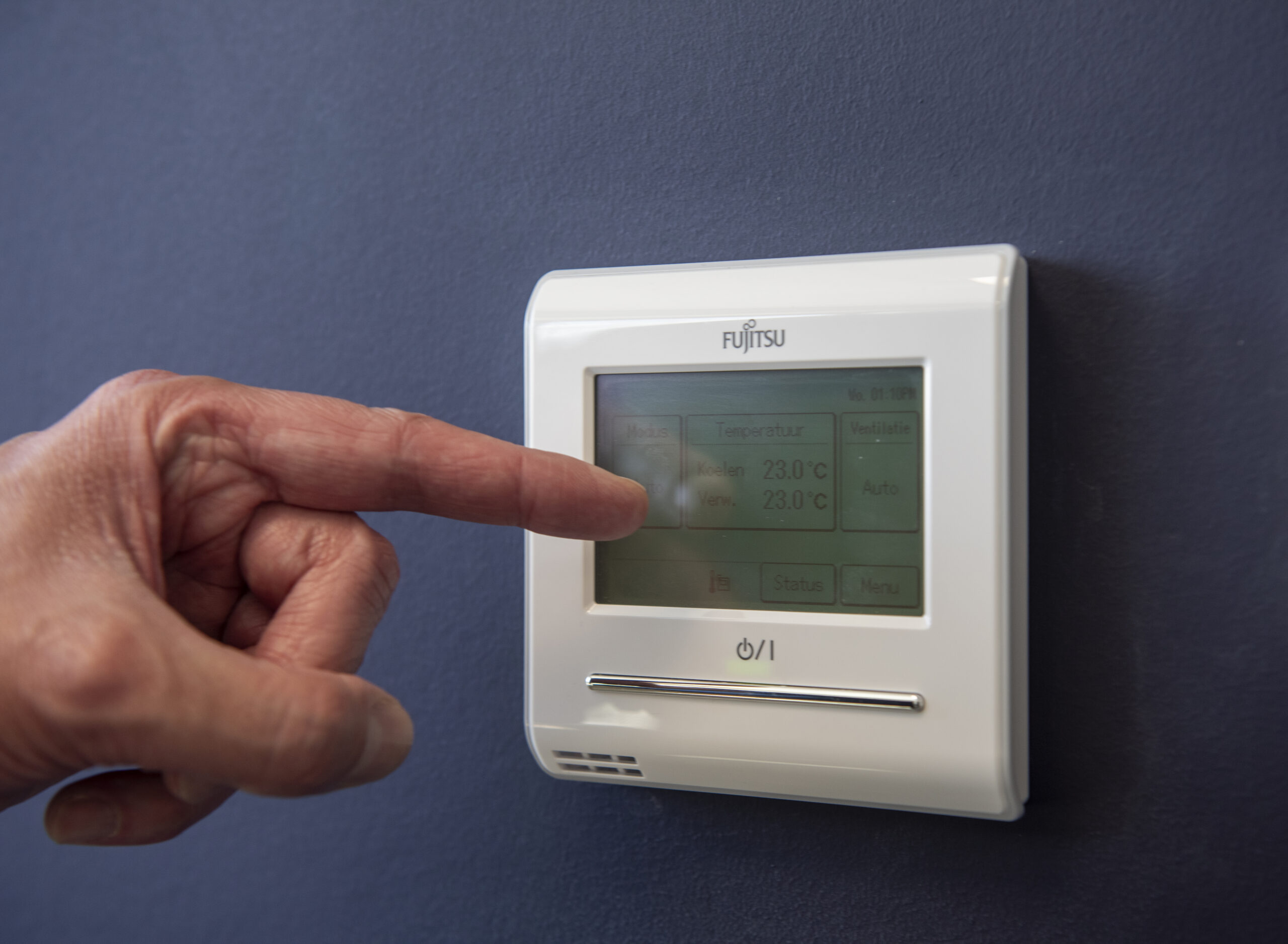

Daarnaast is het mogelijk om de verschillende systemen met één centrale regelaar te regelen.
Oud en nieuw slim combineren
Gezien er voor dit project sprake was van zowel een bestaand gebouw, als geheel nieuwe uitbouw is er gekozen voor meerdere installaties om het geheel overzichtelijk te houden en de inhoud van het koelsysteem niet te groot te maken. Winston Jansen, technisch adviseur bij Groupe Atlantic: “Vloerverwarming zorgt voor de basistemperatuur, het VRF-systeem voor de extra paar graden daarboven. Door de luchtverwarming en -koeling ontstaat op een zeer snelle manier een optimale comforttemperatuur welke de gebruiker door middel van een thermostaat kan in stellen.
Cassette units

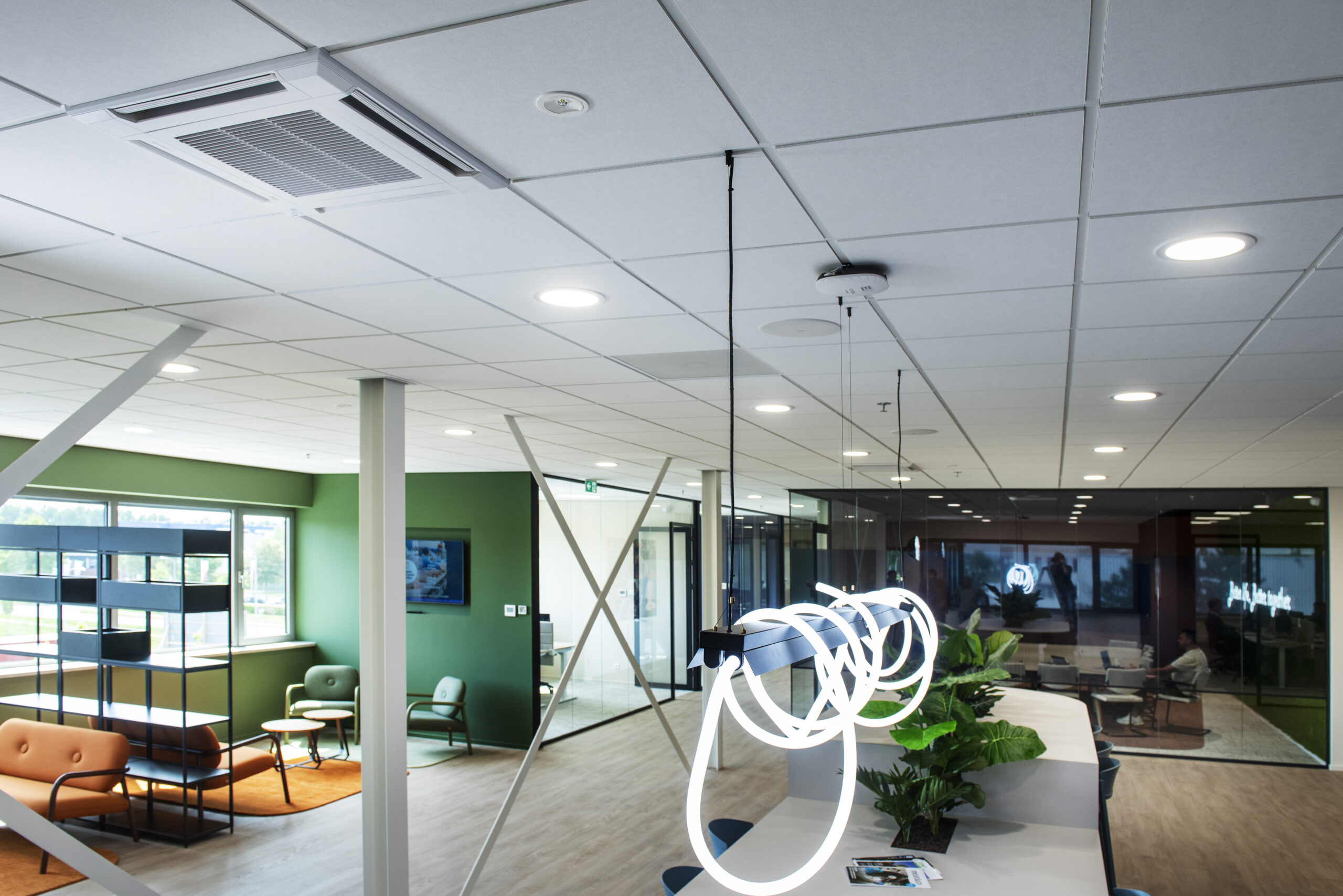

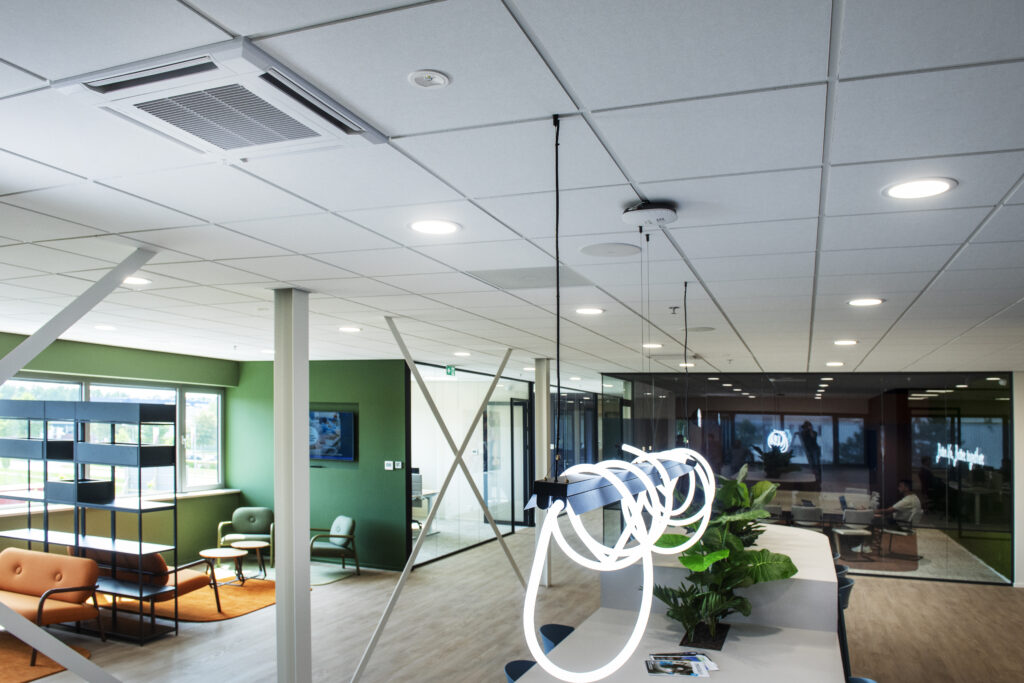

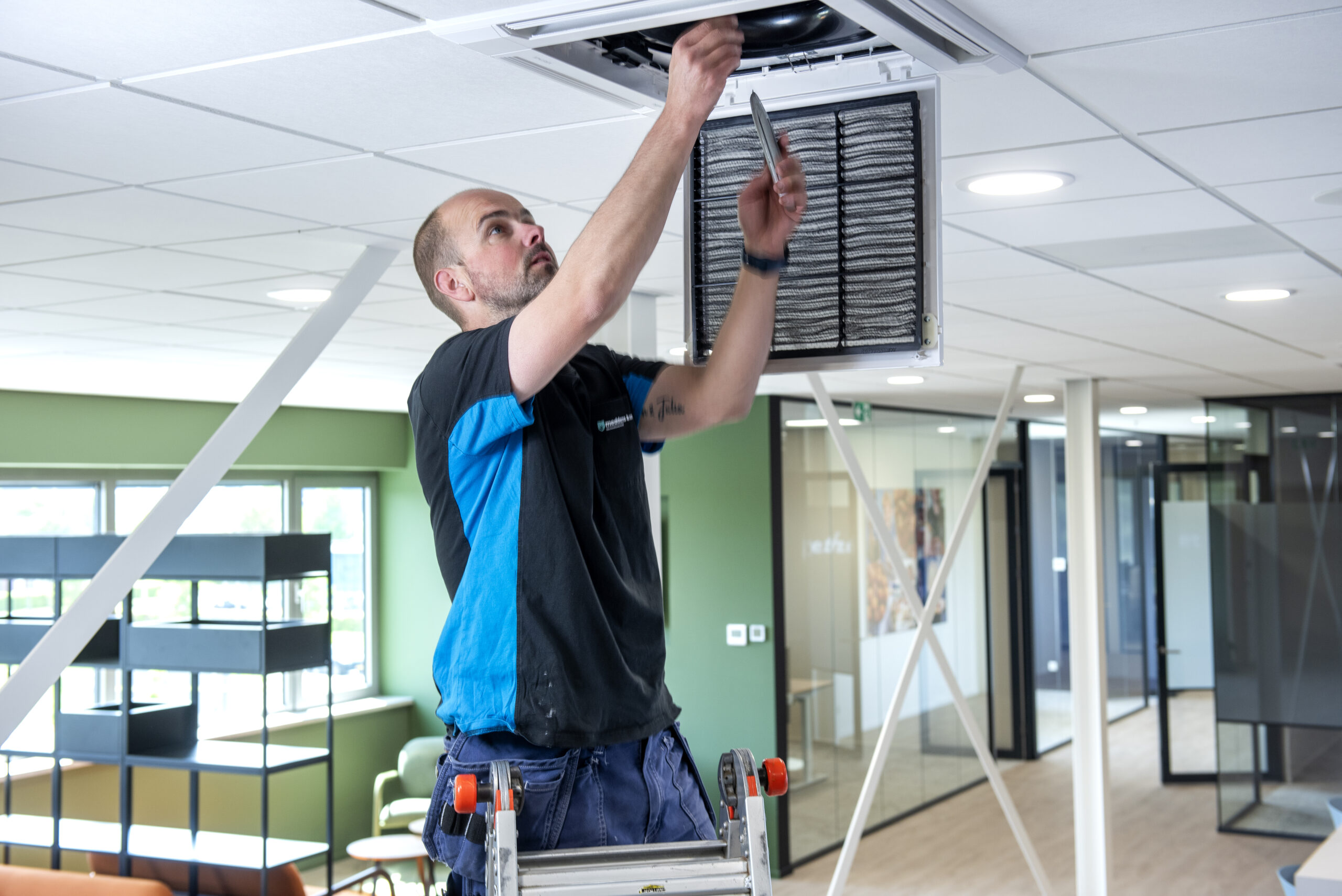

In het geval van Storteboom is gekozen voor een uniforme uitstraling. Overal is voor de cassette unit gekozen. De cassette units worden toegepast in ruimten met een systeemplafond, waarbij de binnenunit wordt weggewerkt en alleen de grille zichtbaar blijft. Dit model is verkrijgbaar in een grote range van 1,1 kW tot 7,1 kW koelvermogen.
De gekoelde lucht of verwarmde lucht wordt via de cassette unit gelijkmatig in de ruimte verdeeld dankzij de 4 weg 60 x 60 cassette. Met de individueel regelbare uitblaasopeningen kan de richting van de luchtstroom worden geregeld. Het voordeel hiervan is dat het netjes weggewerkt is in de plafonds en het daarnaast voor een continue comfort level kan zorgen, op grote(re) oppervlakten. Het is mogelijk om één van de 4 kanten af te dekken.( mocht dat nodig zijn) Deze cassette units zijn gemaakt voor 60 x 60 systeemplafonds
Nauwe samenwerking
Gezien het type opdracht – waarbij actief gebruikte, bestaande bouw gecombineerd werd met nieuwbouw -was er gedurende het project nauw contact met alle betrokkenen, zeker omdat de impact rondom het bestaande pand zo klein mogelijk moest blijven werd er veel tijd gestoken in het voortraject. Op deze manier kon de nieuwe uitbouw zo snel mogelijk gereed kon worden gemaakt.
Hiervoor is er nauw samengewerkt tussen de installerende partij, Van Meddens & Van Ree en de technische advies afdeling van Groupe Atlantic Nederland. Hier is met behulp van de “Design Simulator” het ontwerp van de VRF-systemen van Atlantic-Fujitsu doorlopen. Hiermee kun je het systeem opzetten en krijg je in één overzicht een materiaallijst, productspecificaties, koudemiddelberekeningen etc. Hierdoor kon er snel geschakeld worden met betrekking tot het plaatsen van de orders en het voorbereiden op de daadwerkelijke installatie.
IBS ondersteuning

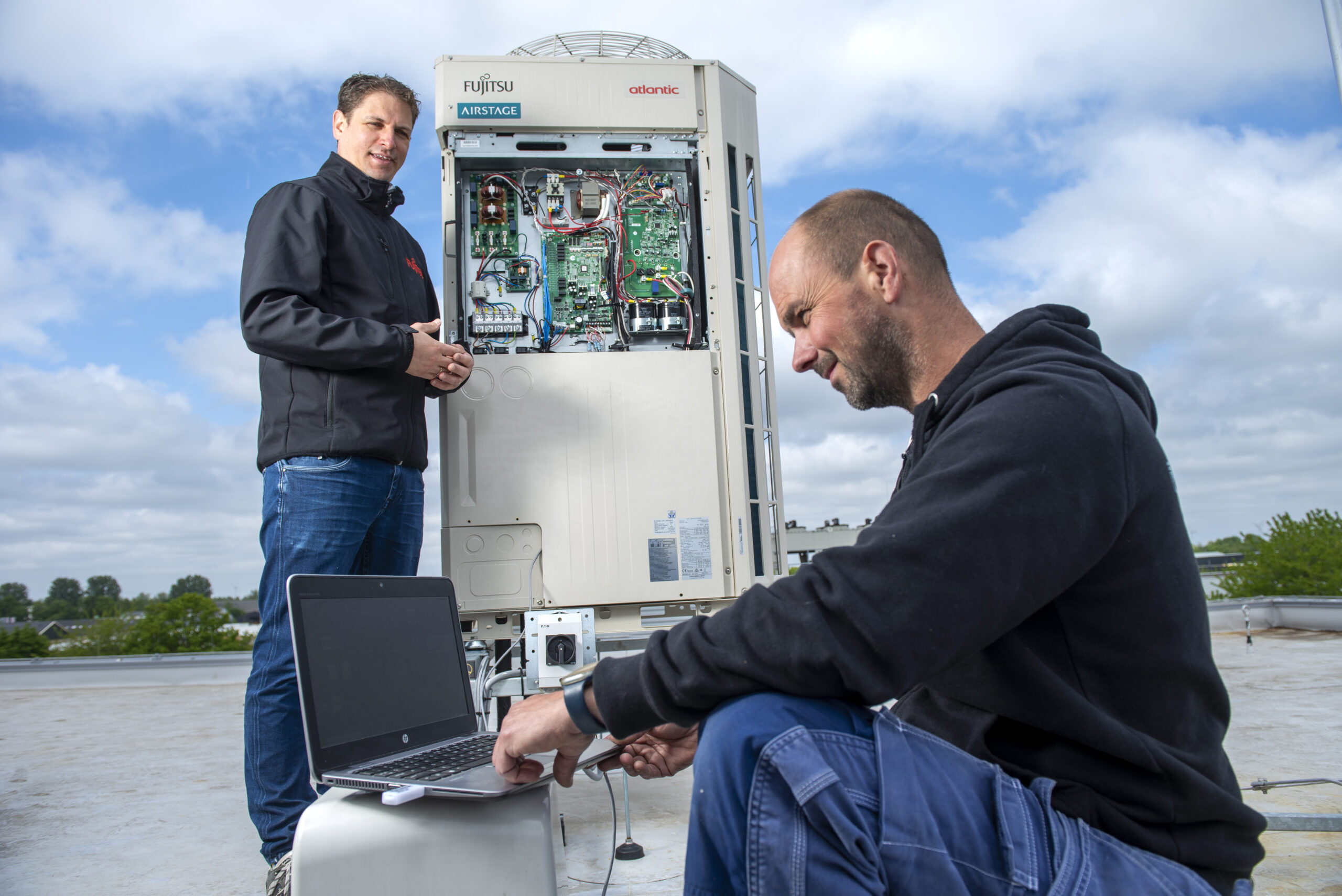

Een belangrijk onderdeel van de implementatie en installatie van het totale systeem was ook de zogenaamde IBS, ofwel ‘inbedrijfsstelling’ vanuit Groupe Atlantic Nederland. Met de installatie eenmaal gereed, zijn er nog diverse VRF experts van Groupe Atlantic Nederland naar locatie gekomen om samen met de monteurs van Meddens & Van Ree het complete systeem door te lopen en in gebruik te nemen.
Hiermee zijn alle partijen ervan verzekerd dat de installatie juist is toegepast en ook de parameters zo goed mogelijk zijn ingesteld. Dit zorgt voor een optimaal werkend systeem (en ook nog eens een jaar extra garantie) en een goed afgestemd binnenklimaat voor de eindgebruiker.
Mooi eindresultaat
De succesvolle oplevering van dit project is het resultaat van een uitstekende samenwerking tussen alle betrokken partijen: Storteboom, Dijkham Bouw, Meddens & van Ree en Groupe Atlantic Nederland. Door een sterke onderlinge afstemming, duidelijke communicatie en het bundelen van technische expertise is er een oplossing gerealiseerd die perfect aansluit op de wensen van de eindgebruiker.
Het combineren van innovatieve systemen en praktische kennis heeft gezorgd voor een betrouwbaar, comfortabel en energiezuinig binnenklimaat. Onze dank gaat uit naar alle partners voor hun inzet, vertrouwen en het gezamenlijke streven naar kwaliteit en duurzaamheid.
